Das URI-Dreieck

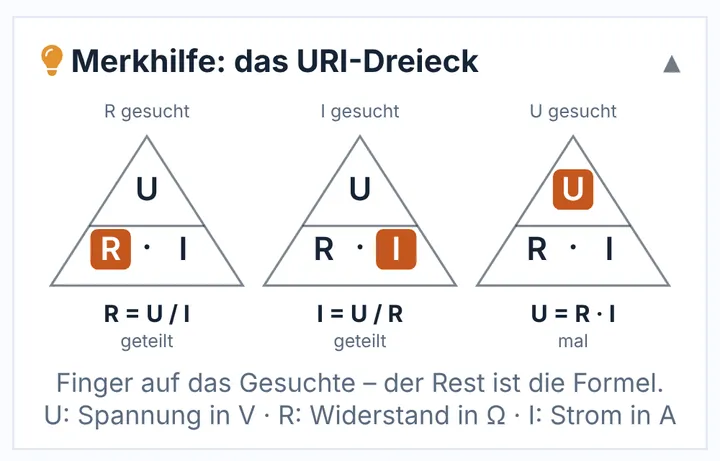

Das ohmsche Gesetz als Dreieck: U (Spannung in Volt) steht oben, R (Widerstand in Ohm) und I (Strom in Ampere) unten. Halte den Finger auf die gesuchte Größe – der Rest ist die Formel.
- U = R · I
- R = U / I
- I = U / R
Beispiel: An einem Widerstand von 470 Ω liegen 12 V. Der Strom ist I = 12 V / 470 Ω ≈ 0,026 A = 26 mA.
Das PUI-Dreieck

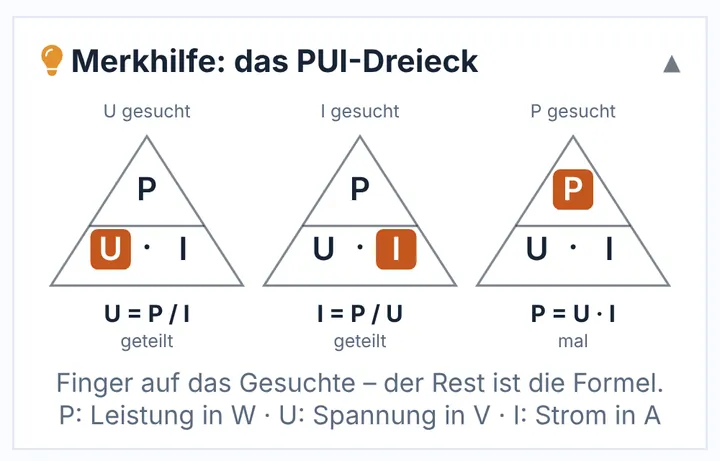

Für die elektrische Leistung: P (Leistung in Watt) oben, U und I unten.
- P = U · I
- U = P / I
- I = P / U
Beispiel: Ein Funkgerät nimmt an 13,8 V einen Strom von 2 A auf. Die Leistung ist P = 13,8 V · 2 A = 27,6 W.
Farbcode der Widerstände

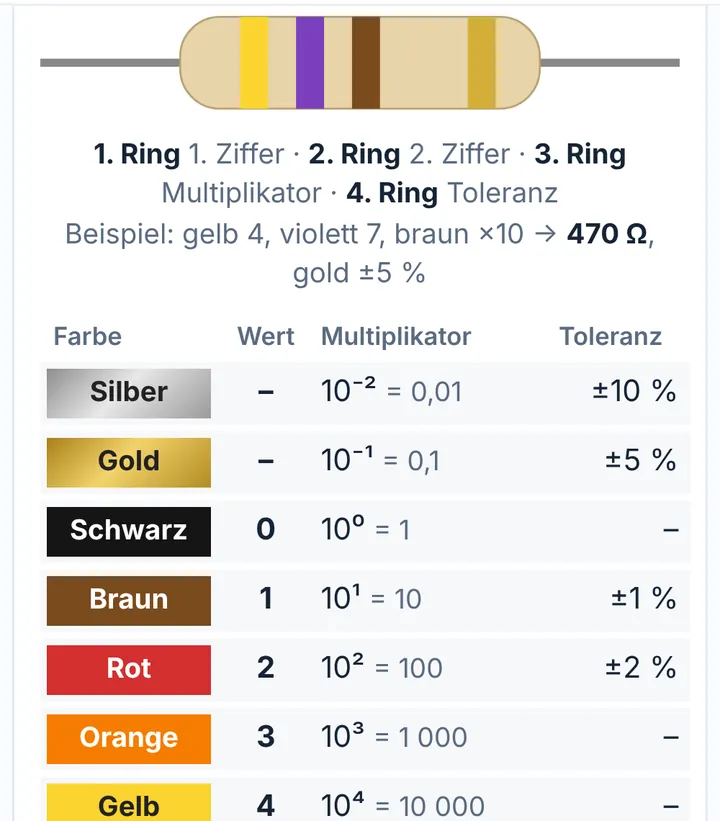

Bei vier Ringen gilt: 1. Ring erste Ziffer, 2. Ring zweite Ziffer, 3. Ring Multiplikator, 4. Ring Toleranz.
| Farbe | Ziffer | Multiplikator | Toleranz |
|---|---|---|---|
| Schwarz | 0 | ×1 | |
| Braun | 1 | ×10 | ±1 % |
| Rot | 2 | ×100 | ±2 % |
| Orange | 3 | ×1 k | |
| Gelb | 4 | ×10 k | |
| Grün | 5 | ×100 k | ±0,5 % |
| Blau | 6 | ×1 M | ±0,25 % |
| Violett | 7 | ×10 M | ±0,1 % |
| Grau | 8 | ||
| Weiß | 9 | ||
| Gold | ×0,1 | ±5 % | |
| Silber | ×0,01 | ±10 % |
Beispiel: gelb – violett – braun – gold ergibt 4, 7, ×10 = 470 Ω mit ±5 % Toleranz.
Im Trainer klappt die passende Merkhilfe direkt unter der Frage auf.
